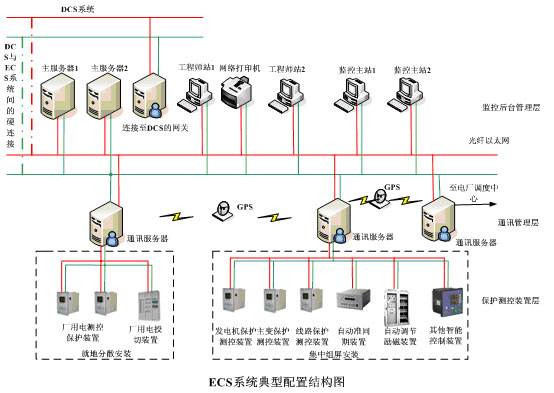

FCPower—ECS電廠電氣監控系統包括保護測控裝置層、通信管理層和監控后臺管理層三層結構，采用分層分布式架構，在先進的計算機技術和網絡通信技術平臺上，實現發電機組、廠用電和網絡控制部分的監測、控制、調節、保護和遠動功能。
能按啟動/停止階段和正常運行階段的要求實行程序控制或軟手操控制,實現由工作到備用或由備用到工作電源的程序切換或軟手操切換，保證機組的安全運行和正常起機/停機。
實現發變組系統自動程序控制或軟手操控制,可使發電機由零起升速、升壓直至同期并網帶初始負荷的程序控制和軟手操控制，或使發電機自動停機。發電機勵磁系統電壓調節、發變組同期、電氣設備保護、6kV 廠用電快切功能由獨立的裝置實現，DCS 控制自動裝置的啟停和方式選擇，并進行狀態監視。根據實際運行水平和設備可靠性，機組程控并網可設置人工間斷點，分布進行。
可實時顯示并記錄(其中包括事故順序記錄SOE)發電機、變壓器（或發變組）系統、廠用電系統、網控系統和電氣專用自動裝置的正常運行、異常運行和事故狀態下的各種數據和狀態，自動生產數據報表、操作記錄報表,通過對故障進行詳盡的分析，迅速得出事故原因,并提供操作指導和應急處理措施。
監控軟件具有數據處理和統計、事故報警和記錄、畫面顯示和重構、報表生成和打印等諸多后臺功能。對于繼電保護和其他電氣自動裝置以及電氣程序控制，監控后臺提供專用操作窗口。
在操作員站可進行電氣設備的檢修/試驗操作。當某一設備處于檢修時，在相應的電氣系統畫面上設有相應的檢修/試驗狀態顯示(掛牌)，此時與該設備相關的閉鎖或聯鎖條件均失效。為防止誤操作，設有單獨的檢修試驗畫面，操作時需經運行人員進一步確認后方可投人或退出檢修/試驗。對特別重要的設備設有必須的保護措施。
在ECS 中，有些設備之間是相互聯鎖的，這些設備的聯鎖無需通過“聯鎖按鈕”選擇，根據邏輯組態自動實現。如存在雙路電源之間切換問題，為防止母線故障時多次跳閘，應考慮只能切換一次。可以通過DCS 畫面進行操作。
實現發電廠電氣系統防誤操作。所有由DCS操作的單個斷路器，除具有必要的聯鎖功能外，還有必要的閉鎖措施，由預合、預分、防止誤操作組成。
DCS 和ECS 的控制水平相一致，接口完善，控制操作可以在DCS 操作員工作站進行，也可以取得DCS 授權后在ECS 操作員工作站進行。
電廠電氣監控管理系統是針對原來DCS系統中的電氣部分進行專業管理，實現廠用電中低壓電氣系統的保護、測量、控制、分析等綜合功能。總體協調發電廠熱控與電氣自動化的同步發展，全面提高發電廠的自動化水平和廠用控制管理水平，保證發電廠運行的安全性和可靠性，增強發電廠在當前電力市場經濟運行的優勢和競爭能力。作為DCS的一個子集，為SIS （廠級監控系統 ） 和MIS（電廠管理信息系統）提供更為豐富的信息。
